Vad är OFF - Axis Performance för en infraröd lins?
Som leverantör av infraröda linser har jag stött på många förfrågningar om off -axelprestanda för dessa väsentliga optiska komponenter. I den här bloggen kommer jag att fördjupa begreppet off -axelprestanda, dess betydelse och hur den påverkar den övergripande funktionaliteten hos infraröda avbildningssystem.
Förståelse av - Axelprestanda
Till att börja med, låt oss definiera vad OFF - Axis Performance betyder. I ett optiskt system är den optiska axeln en imaginär linje som passerar genom linsens centrum och är vinkelrätt mot linsytorna. On - Axis Performance hänvisar till hur väl linsen presterar när objektet avbildas är direkt på denna optiska axel. Däremot beskriver Axis -prestanda linsens förmåga att avbilda objekt som är belägna bort från den optiska axeln.
Infraröda linser är inget undantag. När en infraröd kamera används för att observera en scen kommer inte alla intressanta objekt att vara exakt i linje med linsens optiska axel. Off -Axis -objekt är vanliga i verkliga världsscenarier, till exempel vid övervakning av ett stort område eller spårar ett rörligt mål. Därför är OFF -axelprestanda för en infraröd lins avgörande för att få tydliga och exakta bilder över hela synfältet.
Faktorer som påverkar - Axelprestanda
Flera faktorer kan påverka OFF -axelprestanda för en infraröd lins.
Avvikelser: En av de primära faktorerna är optiska avvikelser. Sfärisk avvikelse, koma, astigmatism och fältkrökning är vanliga typer av avvikelser som kan försämra off -axelbildkvaliteten. Sfärisk avvikelse orsakar ljusstrålar som passerar genom olika delar av linsen att fokusera på olika punkter, vilket leder till en suddig bild, särskilt vid kanterna på synfältet. Coma gör av - Axis Point -källor visas som kometformade suddigheter och snedvrider bilden av små föremål. Astigmatism resulterar i olika fokuseringsavstånd för de tangentiella och sagittala planen, vilket gör att bilden är skarp i en riktning men suddig i en annan. Fältkrökning gör att bildplanet är krökt istället för platt, så bara en del av bilden kan vara i fokus åt gången.
Linsdesign: Utformningen av den infraröda linsen spelar också en viktig roll. Antalet linselement, deras former och de använda materialen kan alla påverka - axelprestanda. En väl utformad lins med flera element kan korrigera för olika avvikelser och förbättra den övergripande bildkvaliteten över hela synfältet. Till exempel kan asfäriska linselement användas för att minska sfärisk avvikelse och förbättra - axelprestanda. Dessutom kan valet av infraröd - sändande material, såsom germanium, kisel eller kalkogenidglas, påverka linsens förmåga att fokusera infrarött ljus exakt.
Våglängd: Infraröd ljus omfattar ett brett spektrum av våglängder, från nära infraröd (NIR) till Far -infraröd (FIR). Olika våglängder kan interagera annorlunda med linsmaterial och optiska ytor, vilket påverkar av -axelprestanda. Till exempel kan längre våglängder vara mer benägna att diffraktionseffekter, vilket kan orsaka suddig och minskad upplösning, särskilt vid kanterna av synfältet.
Betydelsen av off -axelprestanda i applikationer
OFF -axelprestanda för en infraröd lins är avgörande i olika applikationer.
Övervakning och säkerhet: I övervakningssystem, till exempelDistans termisk PTZ -kamera, ett brett synfält krävs ofta för att övervaka stora områden. Objekt av intresse, såsom inkräktare eller misstänkta aktiviteter, får inte alltid vara belägna i mitten av synfältet. En infraröd objektiv av hög kvalitet med utmärkt prestanda för axel kan säkerställa att tydliga och detaljerade bilder erhålls över hela övervakningsområdet, vilket möjliggör exakt detektering och identifiering.
Termisk avbildning i industriella tillämpningar: I industriella miljöer används termisk avbildning för uppgifter som utrustningskontroll och processövervakning. Till exempel, när man inspekterar stora maskiner eller elektriska system, kan termisk avbildning av axeln hjälpa till att upptäcka hotspots eller avvikelser som kan indikera potentiella problem. En infraröd lins med bra av -axelprestanda kan ge tillförlitliga termiska data, vilket möjliggör snabbt underhåll och förhindrar kostsamma nedbrytningar.
Militär- och försvar: Militära tillämpningar, inklusive måldetektering, spårning och rekognosering, förlitar sig starkt på infraröd bildteknik. I stridssituationer kan mål visas var som helst inom området, och förmågan att få tydliga - axelbilder är avgörande för korrekt identifiering och engagemang. Infraröda linser med överlägsna off -axelprestanda kan ge militära krafter en betydande fördel på slagfältet.

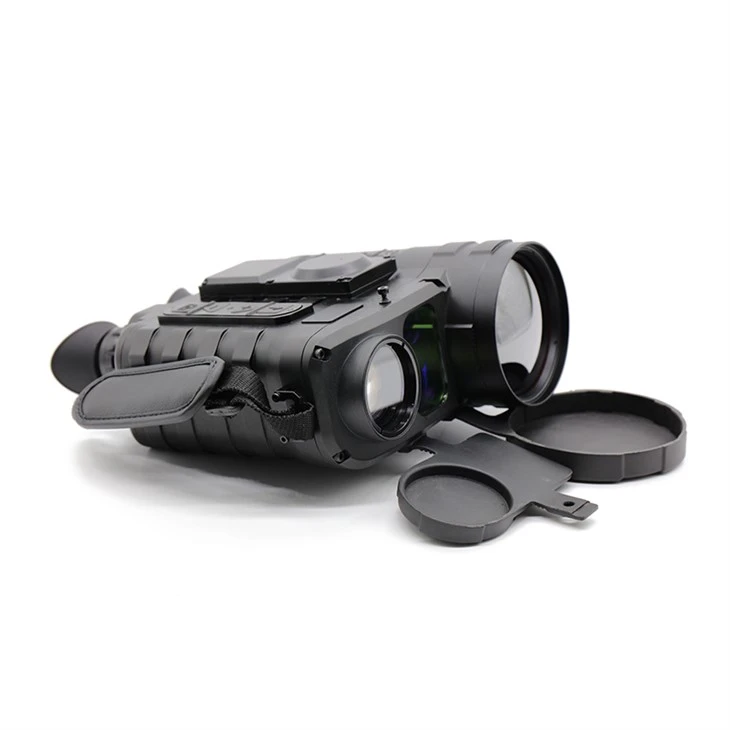

Vilda observationer och forskning: Wildlife -forskare använder ofta infraröda kameror för att observera djur på natten eller under lätta förhållanden. Djur kan röra sig fritt inom synfältet, och avbildning av axeln kan fånga deras beteende och rörelser exakt. Kikare med bra off -axelprestanda, till exempelKikare termiskochMultifunktionsinfraröd kikare, kan ge forskare en tydlig bild av djuren, även när de inte är centrerade inom synfältet.
Utvärdering av axelprestanda
Det finns flera metoder för att utvärdera OFF -axelprestanda för en infraröd lins.
Moduleringsöverföringsfunktion (MTF): MTF är en allmänt använt metrisk för att mäta en lins förmåga att överföra kontrast från objektet till bilden vid olika rumsfrekvenser. Genom att mäta MTF vid olika off -axelpositioner kan vi bedöma hur väl linsen upprätthåller bildkontrast och upplösning över synfältet. Ett högt MTF -värde indikerar bättre - axelprestanda.
Spotdiagramanalys: Spotdiagram visar fördelningen av ljusstrålar från en punktkälla vid olika off -axelpositioner. Genom att analysera storleken och formen på fläckarna kan vi utvärdera närvaron och svårighetsgraden av avvikelser. En brunnskorrigerad lins kommer att ha små och cirkulära fläckar, vilket indikerar bra off -axelfokusering.
Bildkvalitetsbedömning: Visuell inspektion av testbilder kan också ge värdefull information om OFF -axelprestanda. Genom att ha tagit bilder av testmål, såsom upplösningsdiagram eller verkliga världsscener och undersöka skärpan, kontrasten och snedvridningen på olika off -axelplatser, kan vi få en kvalitativ förståelse för linsens prestanda.
Vårt engagemang som en infraröd linsleverantör
Som en infraröd linsleverantör är vi engagerade i att tillhandahålla linser av hög kvalitet med utmärkta Axis -prestanda. Vårt team av erfarna optiska ingenjörer använder avancerade design- och tillverkningstekniker för att minimera avvikelser och optimera våra linser. Vi väljer noggrant material och linselement för att säkerställa att våra linser kan leverera tydliga och exakta bilder över hela synfältet.
Vi genomför också stränga test- och kvalitetskontrollförfaranden för att säkerställa att varje lins uppfyller våra strikta prestandanormer. Oavsett om du är på övervaknings-, industri-, militär- eller djurlivsforskningsområdet, kan våra infraröda linser ge dig de pålitliga avbildningslösningar du behöver.
Om du är intresserad av våra infraröda linser eller har några frågor om OFF - Axis -prestanda, vänligen kontakta oss för upphandling och ytterligare diskussion. Vi ser fram emot att arbeta med dig för att uppfylla dina specifika infraröda avbildningskrav.
Referenser
- Smith, WJ (2007). Modern optisk teknik: Utformningen av optiska system. McGraw - Hill Professional.
- Hecht, E. (2017). Optik. Addison - Wesley.
